Quadri di distribuzione per l'installazione come soluzione mobile per la costruzione di stand fieristici e per la tecnologia delle luci e degli eventi.
WIV SYSTEM DISTRIBUTION BOXES MASSIMA FLESSIBILITÀ + MOBILITÀ.
Massima flessibilità + mobilità: Con i nostri quadri di distribuzione per esposizioni WIV innestabili sarete in grado di beneficiare di un funzionamento senza problemi in luoghi diversi. Materiali e componenti di qualità comprovata assicurano connessioni rapide e senza intoppi e una fornitura sicura in loco.
Non riesci a trovare un distributore di energia adatto nel nostro portafoglio?
Saremo lieti di configurare il vostro quadro su richiesta!
APPLICAZIONI DI DISTRIBUTORI DI ENERGIA MOBILI
Tempi di montaggio e smontaggio molto rapidi grazie ai componenti prefabbricati.
Alta flessibilità grazie al sistema ad innesto ed alla facile estensione.
I sistemi di connettori gesis®/RST® della Wieland permettono una messa in servizio sicura, veloce e senza errori.
QUADRI DI DISTRIBUZIONE SISTEMA WIV VELOCI, FLESSIBILI E AD INNESTO

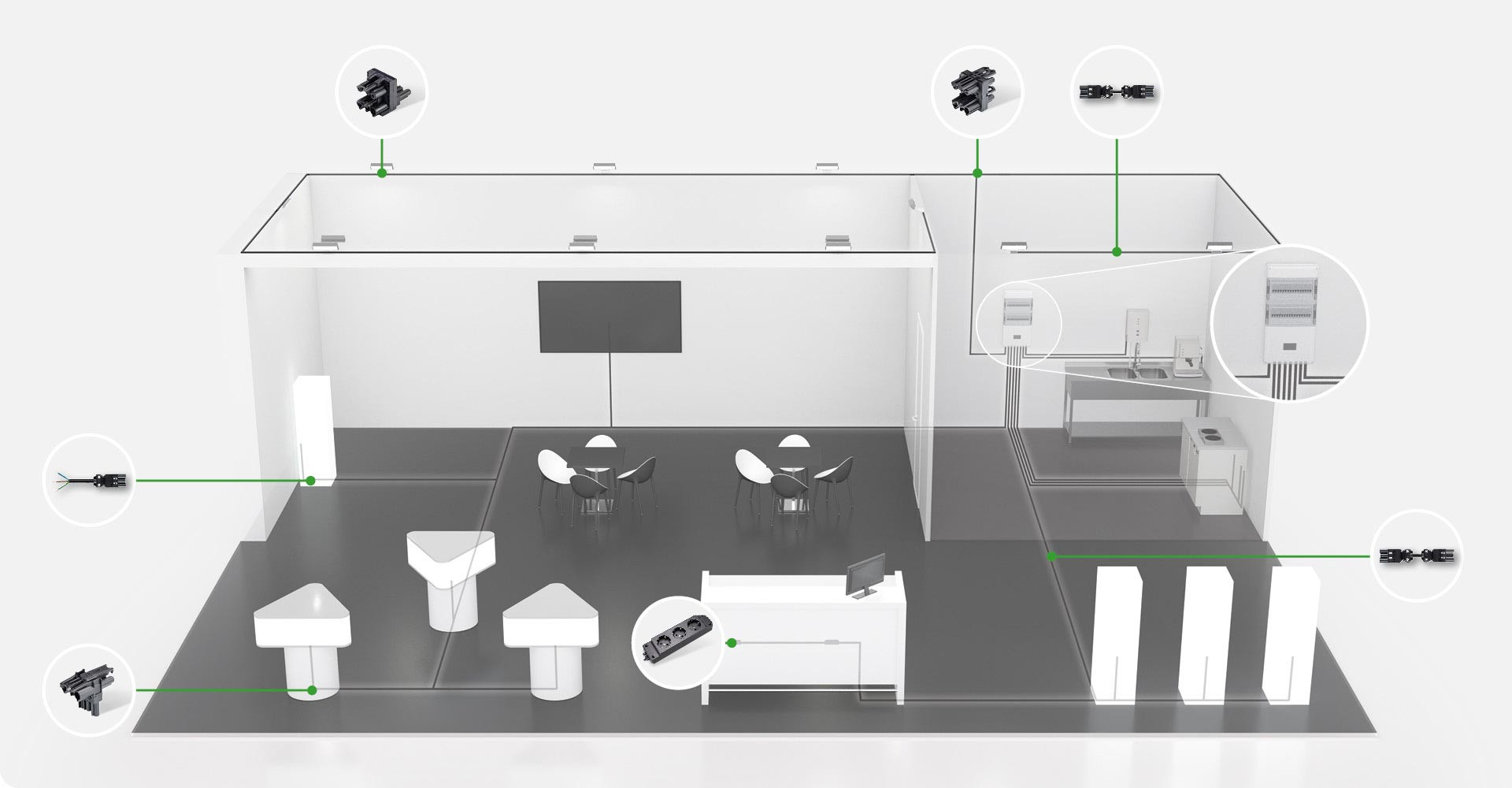

I quadri di distribuzione sono disponibili con vari sistemi di connettori, con gesis® MINI e gesis® CLASSIC che sono quelli per le aree interne asciutte. Hanno anche prese di sicurezza. Se sono richiesti gradi di protezione IP più elevati, si usano le versioni RST®. Gli interruttori differenziali e miniaturizzati e gli interruttori principali sono tutti armonizzati. Il cablaggio dello stand espositivo è fatto con i sistemi sopra menzionati. Si possono usare vari tipi di cavi, sezioni e lunghezze, nonché altri componenti, come i blocchi di distribuzione.
I quadri di distribuzione sono costruiti secondo la norma IEC 61439. Il resto dell'installazione può essere fatto in accordo con DIN VDE 0100-711 e DIN VDE 0100-740.

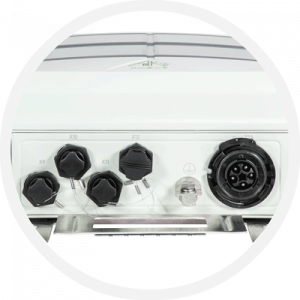

SISTEMA DI CONNETTORI
Per gli ingressi/uscite vengono utilizzati diversi sistemi di connettori di installazione, in conformità alla norma DIN EN 61535. Quale di questi sistemi è il migliore per voi sarà influenzato dalle circostanze esterne. Saremo felici di consigliarvi.
- gesis® MINI: Per le applicazioni con poco spazio di installazione disponibile, gesis® MINI è la scelta migliore.
- gesis® CLASSIC: Il sistema standard affermato da 40 anni offre una vasta gamma di accessori.
- RST® CLASSIC: è usato dove è richiesta una maggiore protezione IP.
PROTEZIONE IP
Una classe di protezione inferiore è generalmente adeguata per gli interni asciutti. Se l'esposizione all'acqua deve essere considerata, sarà necessaria una classe di protezione più alta. Anche i cavi e i connettori devono soddisfare i requisiti.
- quadri di distribuzione con prese RST
- Il sistema RST® copre tutte le classi di protezione da IP54 a IP69.
- Il distributore deve essere protetto dall'acqua (per esempio dalla pioggia) dall'alto.
CONTATORE
Il contatore è usato principalmente per misurare il consumo. Poiché tutti i conduttori esterni possono essere registrati separatamente, è possibile ottenere una distribuzione simmetrica del carico.

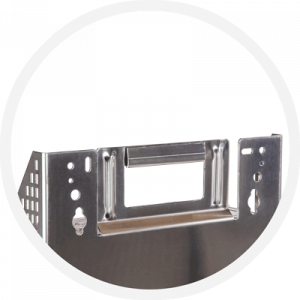

MONTAGGIO
Il montaggio del quadri è molto facile grazie alla staffa di montaggio robusta e ben studiata, anche in condizioni di installazione limitate.
- Vari fori punzonati nel pannello posteriore
- Maniglia per il trasporto integrata nel pannello posteriore
DISPOSITIVI DI PROTEZIONE/INTERVENTO
La massima sicurezza è importante per noi! Ecco perché i dispositivi di protezione/intervento utilizzati sono armonizzati e di altissima qualità.
- Interruttore principale
- Interruttore di corrente residua
- Interruttore miniaturizzato
- Protetto da una copertura trasparente
- Coperchio per l'apertura
I VANTAGGI DEI NOSTRI SISTEMI DI QUADRI DI DISTRIBUZIONE
- Montaggio/smontaggio rapido
- Connessioni sicure
- Riusabilità di tutti i componenti
- Distributore robusto
- Facile manipolazione delle scatole di distribuzione e dell'intero sistema
1. MESSA IN SERVIZIO RAPIDA
Inostri quadri di distribuzione sono consegnati pronti per il funzionamento. L'alimentazione avviene tramite una spina CEE. Le prese sono poi inserite rapidamente e facilmente, ed il resto del cablaggio dell'area è completato utilizzando componenti prefabbricati. Così, dopo l'ispezione, l'installazione è pronta per l'uso.
2. ADATTAMENTO FLESSIBILE
A seconda delle esigenze energetiche, è disponibile una versione da 20 kVA o da 40 kVA. L'energia viene distribuita e resa disponibile attraverso i sistemi di connessione di Wieland. Se sono necessari altri collegamenti per circuito, questi sono molto facili da realizzare con i nostri blocchi di distribuzione.
3. REGISTRAZIONE DI DATI ELETTRICI
I nostri quadri di distribuzione possono anche essere forniti con un contatore multifunzione per una semplice determinazione dei dati elettrici, dalla registrazione del consumo di elettricità alla registrazione del consumo di energia.
4. PIANIFICAZIONE + IMPLEMENTAZIONE SEMPLICE
Tutto ciò che è necessario per la pianificazione del sistema è determinare il numero di uscite e definire il sistema di connessione desiderato (gesis® MINI, gesis® CLASSIC, RST® CLASSIC).
Tutti gli accessori possono essere trovati nel nostro Shop!
