CONNETTORE MINIATURIZZATO

RST® MICRO

RST® MICRO è ottimizzato per l'interfaccia tra sorgenti di tensione o corrente e moduli LED. Fornisce risultati straordinari anche con applicazioni per dimming o DMX. Alla luce dei dati nominali, anche le applicazioni di rete non sono un problema.

RST®MICRO - IL PIÙ PICCOLO CONNETTORE CIRCOLARE DEL MONDO!

With the RST® MICRO, we present a 2 to 3 pole miniature connector that meets the highest demands on design, function and flexibility with a diameter of less than 15mm. The small connector is in demand wherever miniaturization is an issue and therefore electrical connections have to be smaller and smaller.

Very small and inconspicuous, easy to operate without disturbing locking geometries, yet secured against tension and sealed - the RST® MICRO is the solution and also unique on the market in its compactness and functionality.

DIMENSIONI MINORI - MASSIMA FLESSIBILITÀ

Il connettore a 2 o 3 poli con un diametro inferiore a 15 mm è attualmente il più piccolo rappresentante della famiglia di prodotti RST®.
I connettori sono codificati meccanicamente. Il sistema permette di accoppiare in modo esatto e univoco spine e prese, seguendo la corretta disposizione dei poli.
I connettori sono disponibili con l’opzione della guarnizione longitudinale. La guarnizione previene l’infiltrazione dell’umidità nel sistema cavo.

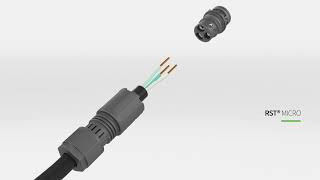

RST Micro Video

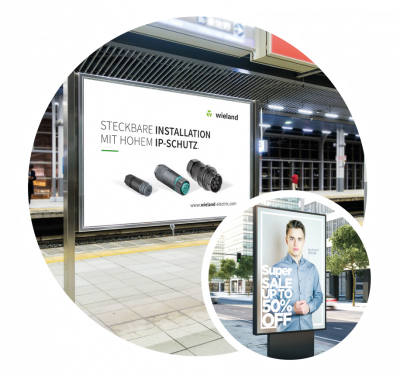

RST® MICRO PER PUBBLICITA' E DISPLAY ILLUMINATI

Con l'RST® MICRO, si beneficia di un connettore miniaturizzato che fornisce una connessione semplice, chiara e di alta qualità tra reattore e apparecchi, anche nelle situazioni di installazione più piccole. Tutto è installato in pochissimo tempo e protetto contro lo sporco e l'umidità.

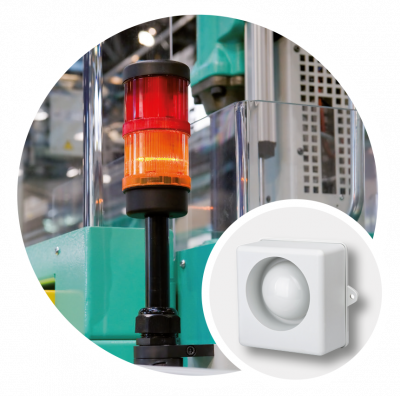

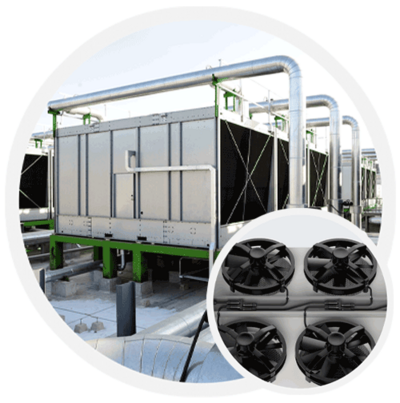

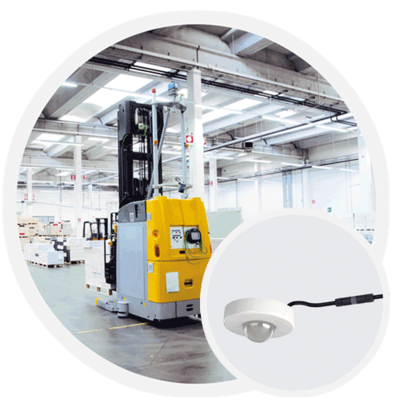

RST® MICRO PER APPARECCHI ELETTRICI E INGEGNERIA DEGLI APPARATI

Le interfacce ad innesto mostrano i loro chiari vantaggi quando si tratta di espansioni o sostituzione di dispositivi difettosi. L'RST® MICRO, estremamente compatto, composto da connettori e connessioni da pannello M14 con relativi tappi di tenuta, è predestinata per tali attività e offre prestazioni uniche in termini di protezione IP.

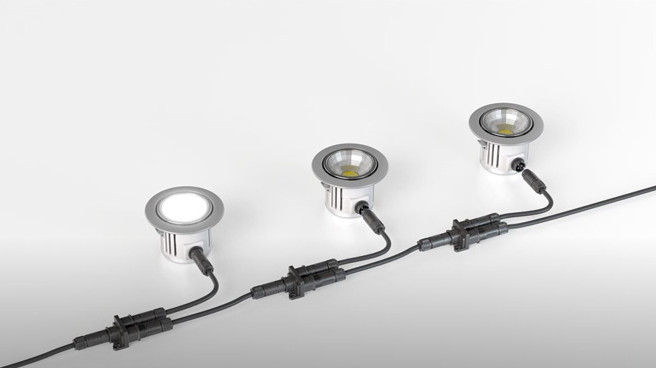

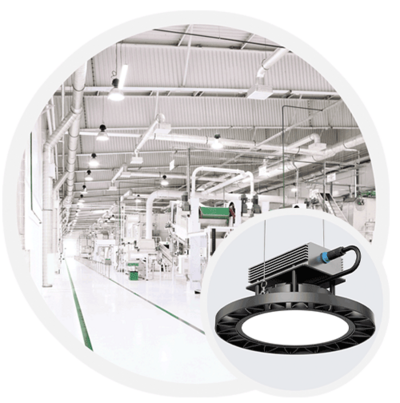

RST® MICRO PER APPARECCHI TECNICI

L'RST® MICRO è ottimizzato per il collegamento tra fonti di tensione e corrente e moduli LED ed è anche ideale per applicazioni dimming o DMX. Grazie al suo coordinamento dell'isolamento, il connettore miniaturizzato può essere utilizzato anche per le fonti principali di alimentazione.

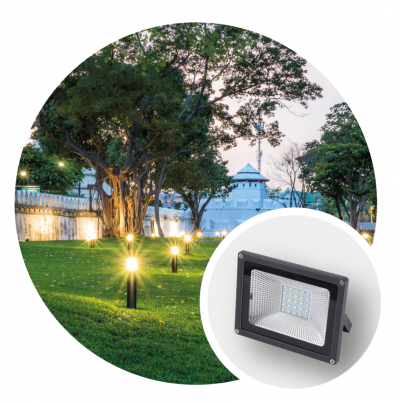

RST® MICRO PER ILLUMINAZIONE DECORATIVA PER ESTERNI ED EVENTI

Soprattutto nell'area esterna un'installazione elettrica professionale gioca un ruolo cruciale. Le difficili condizioni di installazione portano spesso a errori, alla perdita di protezione e, infine, a guasti dell'illuminazione.

Con il suo design compatto e poco appariscente unito al massimo grado di protezione, l'RST® MICRO è il partner forte per l'illuminazione esterna. L'acqua stop opzionale contribuisce ad aumentare l'affidabilità.

Vuoi prenderti un po' di tempo libero?

Memoria e informazioni sul prodotto in uno.

INIZIA ORA

PROTEZIONE ADDIZIONALE GARANTITA DALLA GUARNIZIONE SUL CONTATTO

Disponibile in un design a tenuta longitudinale, con ogni singolo contatto sigillato internamente.

CONNESSIONE SICURA DEL CONDUTTORE

Le viti con incavo esagonale permettono di fissare l'avvitatore e semplificano notevolmente il collegamento del conduttore.

COMODA VERSIONE A RILASCIO RAPIDO PER IL CAVO

Attaccare la copertura e chiudere con solo mezzo giro.

COLLEGATO IN MODO RAPIDO E SICURO

Grazie al meccanismo di bloccaggio, i connettori si bloccano automaticamente quando vengono collegati.

PUÒ ESSERE INTEGRATO IN SITUAZIONI DI INSTALLAZIONE ESISTENTI

Può essere integrato in fori passanti di 14 mm e filettatura M14 x 1.

INSTALLAZIONE SICURA ATTRAVERSO CODIFICA MECCANICA E CROMATICA

Tutti i connettori sono certificati dalla fabbrica, quindi non è possibile alcun errore di connessione.

BLOCCO DI SICUREZZA

Con 60 N la connessione della spina garantisce una presa sicura. Tuttavia, in caso di alta tensione non programmata sulla connessione della spina, si rilascia per evitare pericolosi archi voltaici dei conduttori fuori dai contatti.

30%Risparmio di costi
70%Risparmio di tempo

INSTALLAZIONE ELETTRICA AD INNESTO RISPARMIA TEMPO E DENARO

L'RST® MICRO fa parte della famiglia RST. Il sistema universale innestabile RST® - dal distributore al dispositivo elettrico - è composto da componenti assemblati e testati in fabbrica con una qualità di lavorazione costante garantita. Questo rende le fasi dei progetti e dei loro processi più valutabili. I tempi di montaggio possono essere ridotti fino al 70% rispetto all'installazione convenzionale. I costi totali sono ridotti del 30%. Il sistema flessibile ad innesto aiuta anche in caso di modifica o espansione, perché l'installazione può essere adattata rapidamente e facilmente. I dispositivi difettosi possono essere sostituiti in pochissimo tempo.

DATI TECNICI

Tensione nominale250/400 V
Corrente nominale 8 A
Numero di poli2-3
Grado di protezioneIP66/68 (3m; 2h) /69, tenuta
Tenuta longitudinale opzionale
OmologazioniVDE, (cULus, LR, DNV/GL, RINA, BV in preparazione)
Regolamento sui prodotti da costruzioneMostra la lista

DOWNLOADS

MICRO CONNECTION - RST® MICRO - Brochure

0697.1 | 4 MB

RST® - Catalog

0690.1 | 16 MB

Electrical Installations Outdoors

0693.1 | 4 MB

Tender Text RST® MICRO 8 A

91 KB

CONFIGURATE LA VOSTRA SOLUZIONE SU MISURA
CON IL NOSTRO SOFTWARE DI PROGETTAZIONE GESIS® PLAN

MAGGIORI INFORMAZIONI

FAQ

Qual è la tensione nominale del sistema?

AC 250 V / 400 V

Qual è la corrente nominale del sistema?

8 A

In quali numeri di polo è disponibile il sistema?

2 e 3 poli

Quanto è grande l'area della sezione trasversale della connessione?
  • Conduttori a fili sottili senza ghiera: da 0,25 mm² a 1,00 mm²
  • Conduttori a fili sottili con ghiera: fino a 0,5 mm²
  • Conduttori solidi: da 0,2 mm² a 1,00 mm
Quali tipi di connessione sono disponibili?

Attacco a vite

Qual è la protezione IP?

IP66 / IP68 (3m;2h) / IP69

Quali approvazioni sono disponibili?

VDE (secondo IEC 61984); altri sono in preparazione: cULus; DNV; LR; RINA

Posso installare il sistema sotto terra?

No, devono essere rispettate le norme di installazione secondo VDE0100.

È possibile un funzionamento permanente sotto l'acqua?

No, l'immersione temporanea è possibile secondo le specifiche: 3m; 2h

Posso collegare i conduttori a filo sottile senza un puntale?

Sì. I collegamenti a vite della serie RST® sono adatti per il collegamento di conduttori non preparati (senza ghiere) secondo la norma EN 60999-1.

Quale diametro di cavo possono ospitare i connettori?

I connettori a 2 e 3 poli possono accettare fili da 4 mm a 7 mm di diametro e i connettori a 4 e 5 poli possono accettare fili da 5 mm a 10,6 mm di diametro. Altri diametri su richiesta.

A cosa serve l'ulteriore "guarnizione di tenuta interna"?

In pratica, purtroppo, si vedono sempre installazioni difettose, danni ai cavi o differenze di temperatura. Questo crea un'umidità dannosa all'interno dell'installazione. A questo punto, delle barriere incorporate aiutano a fermare il passaggio dell'acqua. L'RST MICRO è disponibile come opzione con questa funzione, per cui ogni singolo contatto è sigillato internamente. In pratica, si parla anche di "guarnizione per tenuta longitudinale".

Che tipo di filetto hanno le connessioni dei dispositivi?

La filettatura della connessione del dispositivo a 3 poli è M14 x 1, la filettatura del 5 poli è M16.6. Un modello CAD della filettatura interna del dado è disponibile su richiesta. Raccomandiamo sempre l'uso del controdado.

A quali applicazioni è destinato il sistema?

Il sistema è ottimizzato per l'interfaccia tra le fonti di tensione o di corrente e i moduli LED ed è anche ideale per applicazioni dimming o DMX. Grazie ai dati nominali, anche le applicazioni di rete non sono un problema.

Qual è la tipologia delle viti?

Presa esagonale SW 0,9

Quanti codici sono disponibili?

Per ogni numero di poli ci sono quattro codifiche nei colori nero, azzurro, grigio ardesia e grigio ghiaia. Anche questi sono codificati meccanicamente.

È possibile un'installazione seriale?

Sì, le varianti a 2 e 3 poli hanno ciascuna i distributori grigio ghiaia per questo, questi sono cablati internamente in serie.

Qual è il diametro dei connettori?

I connettori hanno un diametro di 14,9 mm.

Quanti sono i cicli di accoppiamento?

200

Posso aprire un collegamento a spina senza attrezzi?

Posso aprire un connettore senza attrezzi?

Sì, i rispettivi pezzi di chiusura possono essere usati come supporto.

Il sistema è adatto ad applicazioni in corrente continua?

Le applicazioni DC sono possibili entro certe specifiche. Deve essere abbinato con WIELAND.

I distributori sono a cascata?

Quale cablaggio interno hanno i distributori?

I distributori sono cablati in parallelo, ad eccezione dei distributori a 2 e 3 poli grigio ghiaia, che sono cablati in serie.
