Il sistema di cavi piatti gesis® NRG combina tutti i vantaggi di un'installazione elettrica moderna e decentralizzata.

IL BUSBAR FLESSIBILE
gesis® NRG consente di regolare e rimuovere facilmente le uscite senza tagliare e isolare il cavo. Si caratterizza inoltre per la posa flessibile e salvaspazio. Il sistema a cavo piatto semplifica così l'installazione e la pianificazione, garantendo, oltre alla semplice distribuzione dell'energia, la distribuzione combinata di energia e dati (KNX, SMI, DALI,...) negli edifici.

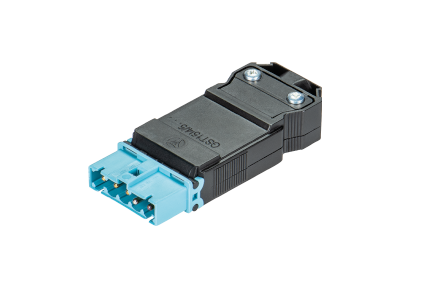

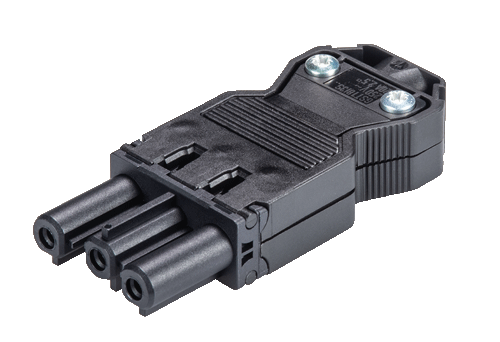

Con gesis® NRG, Wieland offre una soluzione ottimale per installazioni elettriche strutturate e rapide. Le uscite connettorizzate costituiscono una transizione fluida verso il mondo di GST18®, assicurando tutti i vantaggi delle installazioni a innesto.

CAMPI DI APPLICAZIONE DEL SISTEMA GESIS® NRG
AUTOMAZIONE DECENTRALIZZATA DEGLI EDIFICI
Con il cavo piatto a 7 poli gesis® NRG, l'energia ed i segnali possono essere forniti al campo con un solo cavo. I nostri sistemi di connettori per installazione gesis® ad innesto diretto permettono la distribuzione all'utenza. Questo si traduce in un'installazione strutturata che può essere facilmente adattata ed

CABLAGGIO DELL'INFRASTRUTTURA
L'area è alimentata da una sbarra flessibile con una elevata sezione trasversale del nucleo. Questo assicura una completa disponibilità di energia.

Alimentazione di rete ed alimentazione della stazione di lavoro
Le diverse versioni dei cavi piatti gesis® NRG alimentano scatole a pavimento con e senza protezione decentralizzata dei fusibili. L'installazione elettrica può essere continuata anche all'interno dei mobili. Questo crea interfacce chiare e fornisce sicurezza.

ALIMENTAZIONE PER ILLUMINAZIONE
La copertura completa dei segnali di rete e DALI per gli uffici significa che le modifiche o le estensioni possono essere realizzate senza alcuno sforzo.

VANTAGGI DEI CAVI PIATTI
INSTALLAZIONE RAPIDA CON GESIS® NRG
Con l'installazione dei prodotti gesis® NRG, non c'è bisogno di alcun taglio o spellatura grazie all'uso della tecnologia a perforazione d'isolante.

gesis® NRG PERMETTE UNA SEMPLICE PIANIFICAZIONE
Con un'installazione semplice e la possibilità della selezione di fase utilizzando il nostro adattatore, la vostra installazione può essere pianificata rapidamente e facilmente.

Semplice estensione dell'installazione esistente
Il sistema gesis® NRG installato può essere esteso o spostato in qualsiasi momento.

Gesis® NRG supporta un'installazione intelligente con strutture chiare, ad esempio con un codice colore distintivo per il cablaggio della rete normale e della rete IT. C'è anche l'opzione del cablaggio decentralizzato dell'infrastruttura.

ASSOLUTAMENTE FLESSIBILE
Gli adattatori per l'alimentazione e le prese possono essere posizionati liberamente in qualsiasi punto lungo il cavo piatto.

RAPIDITÀ, SEMPLICITÀ E FLESSIBILITÀ
ROBUSTO E PRATICO
- Basso numero di componenti diversi
- Adattatori e alimentatori compatti e robusti
- Installazione semplice e veloce
- Contatto con cavo piatto tramite IDC (non è necessario spelare o isolare)
- Soddisfa tutti i requisiti d'installazione fissa
EFFICIENTE DAL PUNTO DI VISTA DELLE RISORSE
- Pianificazione e installazione rapide
- Riduzione del consumo di cavi (rame e materiale plastico)
- Cavi di connessione corti per utenti finali
- Risparmio energetico grazie al cablaggio trifase
FACILE DA COMBINARE, SISTEMA COESIVO
- Gli adattatori in uscita del sistema da 10 mm² possono alimentare direttamente (e in base alla richieste del cliente) unità di distribuzione specifiche, necessarie per la protezione e la distribuzione secondaria.
- Gli adattatori in uscita del sistema 2,5/4 mm² sono tutti a innesto diretto. Trasferibile direttamente a GST18® dopo l’abbandono del cavo piatto, per indirizzare l'installazione elettrica a tutte le utenze.
CONVENZIONALE VS. GESIS® NRG
Il nostro sistema di cavi piatti gesis® NRG è impressionante: non solo è flessibile, ma risparmia anche risorse e riduce il carico d'incendio all'interno dell'edificio. Per l'alimentazione di 18 torrette a pavimento, come descritto nella seguente configurazione, l'uso del nostro cavo piatto gesis® NRG permette di risparmiare fino al 66% del rame necessario, oltre a ridurre le perdite dei cavi e il carico d'incendio.
Cablaggio convenzionale | gesis® NRG | |
Lunghezza totale del cavo da posare | 620 m NYM 3G2.5mm2 | 50 m di cavo piatto gesis® NRG 5G4 mm2 72 m di cavo di collegamento gesis® Classic 3G2,5 mm2 |
Classe di infiammabilità | Circa 360 kWh | Circa 150 kWh |
Peso totale del rame | Circa 45 kg | Circa 15 kg |

DATI TECNICI
Tensione consigliata | 250 / 400 V |
Corrente nominale del cavo | 20 A |
Numero di poli del cavo | Scelta di 5 poli / 5+2 poli |
Sezione trasversale nominale | Scelta di 2,5 / 4 mm² |
Guaina esterna | PVC o halogen-free |
Filo di rame | Non rivestito, a filo sottile |

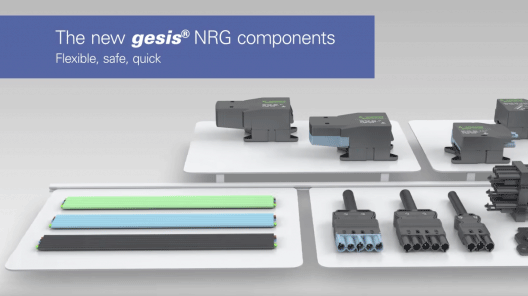

Componenti del sistema | Cavi piatti, adattatori, alimentazioni ed accessori |
Numero di poli dell'adattatore di uscita | 2-/3-/5-poli |
Tecnologia di connessione | Tecnologia di connessione a perforazione d'isolante (non è necessario tagliare e spelare) |
Design del bus | Scelta di schermato / non schermato |
Tensione nominale di bus | Non schermato 250 V, schermato 50 V |
Corrente nominale del bus | Non schermato 6 A, schermato 3 A |
Sezione trasversale nominale del bus | 1,5 mm² |
Dichiarazione di prestazione secondo CPR | Mostra elenco |
Tensione consigliata | 250/400 V |
Corrente nominale del cavo | 50 A |
Numero di poli del cavo | 5-poli |
Corrente nominale dell'adattatore | 32 A |
Tecnologia di connessione | Tecnologia di connessione a perforazione d'isolante (non è necessario tagliare e spelare) |
Guaina esterna | PVC o halogen-free |
Filo di rame | Non rivestito, a filamento sottile. |
Componenti del sistema | Cavi piatti, alimentazioni, adattatori di uscita, accessori |
Dichiarazione di prestazione secondo CPR | Mostra elenco |
