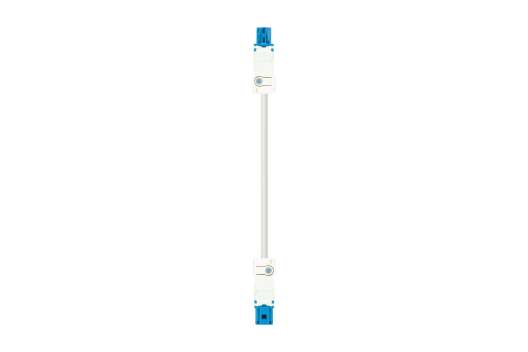

MINI CONNETTORE PER INSTALLAZIONI

gesis® MINI

Il sistema di connettori per installazione con ingombro minimo e flessibilità massima.
gesis®MINI è ideale come sistema d'installazione elettrica salvaspazio, per collegamenti all’interno delle apparecchiature o innesto per apparecchiature, anche nell’ambito d'installazioni fisse.

gesis® MINI

IL NOSTRO ALLROUNDER

Una soluzione multi-uso:

  • Adatto come materiale d'installazione per installazioni fisse
  • Adatto come collegamento per apparecchiature in base ai requisiti per installazioni fisse
  • Adatto come materiale di collegamento sicuro all'interno di apparecchiature elettriche

DATI TECNICI

Numero di poli2, 3, 4 e 5 poli
Componenti di sistema disponibili Connettori, connettori da pannello, distributori, accoppiamenti intermedi, cavi assemblati
Corrente nominale6 A / 10 A / 13 A / 16 A (a seconda del codice)
Tensione nominale50 V /
250 V /
250 V / 400 V (a seconda del codice)
Dispositivo di bloccaggioAutobloccante, sblocco possibile solo con utensile,
perfettamente integrato
Norme sul prodottoIEC 61535
UL/CSA in determinate condizioni (contattateci per ulteriori informazioni) (per descrizioni e assegnazioni prodotti più dettagliate, consultare il nostro Shop)
Grado di protezioneIP20, (non connessi)
IP40 (connessi)
Temperatura ambienteda –5 a +40 ℃
Regolamento sui prodotti da costruzioneMostra la lista

AVETE BISOGNO DI UNA BREVE PAUSA?

Memoria e informazioni sui prodotti in uno.

INIZIA ORA!

AVVERTENZA

NON VI È ALCUNA COMPATIBILITÀ TRA SISTEMI DI CONNESSIONE DI DIVERSI PRODUTTORI

I collegamenti misti tra i connettori GST® Wieland e i connettori di altri produttori possono costituire un rischio per la salute e la sicurezza di persone, animali e cose.

I collegamenti misti tra i connettori GST® Wieland e i connettori di altri produttori possono condurre alla perdita della presunzione di conformità ai sensi del § 4 del 1 ProdSV (primo regolamento della legge tedesca sulla sicurezza nella produzione - Direttiva Bassa Tensione) I connettori di altri produttori non possono essere messi a disposizione o proposti sul mercato in combinazione con connettori GST® Wieland o con l’indicazione “Compatibile con connettori GST® Wieland”.

Spiegazione:

Il sistema di connettori per installazione gesis® CLASSIC Wieland è costituito da connettori GST®, collegamenti per dispositivi GST®, blocchi di distribuzione GST® e varianti assemblate di diverse sezioni trasversali dei cavi e diverse tecnologie di connessione. Tutti i prodotti GST® sono certificati secondo la norma armonizzata EN IEC 61535 e noi li immettiamo nel mercato per stabilire un collegamento innestabile in maniera duratura nei sistemi di impianto elettrico.

La EN IEC 61535 è una norma sui prodotti e regola esclusivamente i requisiti relativi alla struttura del prodotto; da norma sui prodotti, la EN IEC 61535 non contiene indicazioni in merito alla progettazione dei connettori; ciò significa che, a differenza delle norme costruttive (ad es. per la produzione di spine con contatti di protezione), la codifica e la superficie di accoppiamento sono scelte in genere liberamente dal produttore e possono anche essere sviluppate all'interno di una famiglia di connettori accoppiabili. Questa libertà di costruzione fa sì che la sola meccanica non giustifica la capacità di innesto e la compatibilità tra connettori di diversi produttori.

Di conseguenza, la norma sui prodotti EN IEC 61535 stabilisce che per gli impianti debbano essere utilizzati solo connettori di installazione dello stesso produttore, in quanto solo questo provvedimento garantisce la distribuzione di corrente sicura per un lungo periodo di tempo.

DOWNLOADS

gesis® Indoor - Catalog

0670.1 | 32 MB

FOCUS LIGHT - Brochure

0429.1 | 6 MB

HELLO BUILDING – Brochure

0431.1 | 10 MB

Tender Text gesis® MINI

139 KB

Avvertenza compatibilita

405 KB
