gesis® FLEX
Con i suoi collegamenti elettrici ad innesto, la modularità e l'installazione decentralizzata, questa serie di dispositivi porta la produzione industriale e la qualità della lavorazione in cantiere.
Il metodo di installazione per edifici intelligenti più professionale, semplice, sicuro e veloce sul mercato
GESIS® FLEX - AUTOMAZIONE PER AMBIENTI KNX DECENTRALIZZATA

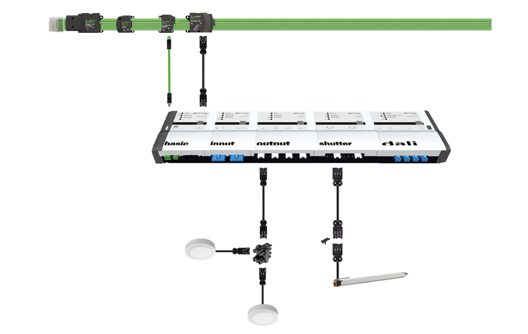

La serie di dispositivi KNX modulari gesis® FLEX è stata concepita per l'installazione decentralizzata all'esterno dei distributori. Il sistema è sempre composto da un modulo base e fino a sei moduli di estensione. I moduli possono controllare l'illuminazione, le persiane ed i sistemi di riscaldamento o integrare contatti a potenziale zero nella configurazione dell'automazione dell'edificio con ingressi binari.
Con il suo design piatto, la connessione su un solo lato, le opzioni di montaggio ben studiate e l' estendibilità modulare, questo sistema si adatta a quasi tutti gli spazi di installazione. Le esclusive connessioni ad innesto permettono un collegamento veloce, sicuro e facile. L'alimentazione di rete ed il bus interno vengono collegati automaticamente quando sono aggiunti i moduli. L'inserimento di un modulo di alimentazione consente la protezione separata dei fusibili per varie funzioni.
La configurazione diretta sul modulo facilita la messa in servizio e la risoluzione dei problemi. In combinazione con la connessione ad innesto, si crea un'interfaccia chiara tra l'integrazione del sistema e l'installazione. Grazie alla modularità del sistema, le modifiche durante la progettazione, l'esecuzione o la fase operativa possono essere implementate rapidamente.
APPLICAZIONI
- Come controllore di ambienti KNX per controllare l'illuminazione, la protezione solare e le valvole di riscaldamento
- Registrazione delle unità operative locali.
- Montaggio in controsoffitti e pavimenti flottanti, ecc.
- Montaggio semplice e collegamento ad innesto
- Uffici, edifici amministrativi, hotel, ospedali, scuole, ecc.
DECENTRALIZZAZIONE
- Montaggio diretto in campo senza custodia aggiuntiva
- Struttura di installazione semplice e chiara
- Basso carico d'incendio
- Gestione dei cavi semplice ed ottimizzata
- Processo di installazione ottimizzato grazie alla connessione ad innesto
PROPRIETÀ DEL SISTEMA
- Completamente integrato nell'impianto elettrico ad innesto
- Un indirizzo fisico KNX per una vasta gamma di funzioni
- Fino a sei moduli di estensione per modulo base
- Qualsiasi combinazione di moduli di estensione
- Collegamento elettrico subito stabilito quando si aggiunge/estende
- Funzionamento manuale per tutti i dispositivi/moduli
- Facile da montare grazie al telaio di montaggio.
- Gateway per DALI, EnOcean e SMI nel design dei dispositivi
- È possibile integrare dispositivi montati su guida fino a 4 unità di passo
Riferimenti
HOTEL WALHALLA, ST. GALLEN
Durante la ristrutturazione dell'Hotel Walhalla, il piano era anche quello di installare un'efficiente e conveniente automazione degli edifici e delle stanze per una vasta gamma di compiti. La Baumann Electro AG di San Gallo ha capito subito che sarebbe stato difficile rispettare il programma prescritto con un metodo di installazione "convenzionale". Inoltre, alcune parti dell'hotel hanno ricevuto lo status di patrimonio culturale poco prima dell'inizio della ristrutturazione, il che ha imposto requisiti aggiuntivi in termini di pratiche di installazione.
SISTEMA COME SOLUZIONE
Pertanto, il team formato dall'appaltatore, Baumann Electro AG, guidato da Andreas Sutter e Robin Stauber, si è unito a Ronny Gasser di Wieland Electric durante la fase di pianificazione per chiarire se i requisiti potevano essere soddisfatti utilizzando il sistema gesis® FLEX basato su KNX di Wieland Electric. È apparso subito evidente che la flessibilità e la modularità offerte da questo sistema in connessione con il sistema di connettori di installazione gesis® FLEX offrono molti vantaggi rispetto al cablaggio convenzionale. Dopo un periodo di progettazione leggermente prolungato, è stato sviluppato un concetto modulare e flessibile per le 100 camere d'albergo e le cinque stanze accessorie. Robin Stauber ha dichiarato dopo il tour: “Il tempo aggiuntivo richiesto per la pianificazione è stato più che compensato durante l'installazione. Col senno di poi, se non avessimo usato questo sistema avremmo commesso 'harakiri'cercando di soddisfare le richieste del cliente con questa pressione"

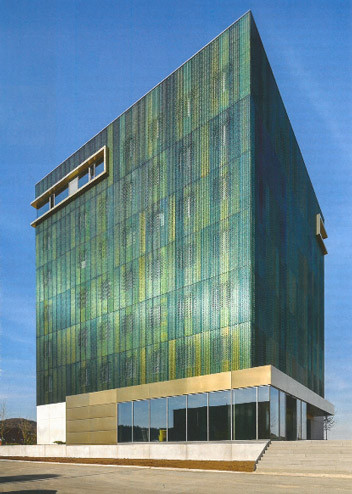

PALAZZO UFFICI DI FIT AG
Il nuovo palazzo uffici della FIT AG, un'azienda di successo nella produzione di additivi, non è solo accattivante, ma soddisfa anche i requisiti in termini di sostenibilità, risparmio energetico, comfort ed economia. Ciò è possibile grazie all'automazione orientata alla domanda basata sulla tecnologia dei sistemi di costruzione in rete Una grande importanza è stata data a questo già nella fase di pianificazione. Questo perché anche nel bando di gara i progettisti elettrici hanno specificato un concetto flessibile e ad innesto per il controllo dell'illuminazione e la fornitura di energia IT, che doveva anche essere veloce da installare. L'appaltatore per la parte elettrica, l'ing. Ludwig Freitag di Elektro-GmbH & Co. KG di Parsberg, ha infine deciso a favore del
sistema flessibile "gesis® NRG" e del sistema "gesis® FLEX" basato su KNX della Wieland Electric. "Poiché avevamo già avuto una buona esperienza con Wieland Electric e conoscevamo già questi sistemi, non è stata una scelta difficile per noi", ha detto Alois Auer, il project manager responsabile di Elektro Freitag.
